Sala Radio

La sala de radio y de escucha era una de las partes más importantes del uboot. En ella estaban todos los sistemas emisores y receptores de radio que eran indispensables en la guerra submarina y también estaban los equipos que formaban parte de lo que  actualmente llamamos guerra electrónica.
Estos aparatos eran los detectores de ondas de radar, el sistema radiogoniómetro y el receptor y controlador del hidrófono.
La importancia de esta sala era tal que en los sumergibles de mayor tamaño se disponían de dos salas, una dedicada exclusivamente a la radio y otra dedicada a la “guerra electrónica”.
En la sala de radio también estaba la máquina enigma utilizada para cifrar y descifrar los mensajes y en esta sala también se encontraba un aparato de gran utilidad para animar a la tripulación, el gramófono.

Para ampliar conocimientos sobre la sala de radio, los sistemas y equipos utilizados y las comunicaciones, os recomendamos visitar el apartado dedicado a ello que podéis encontrar en la sección de artículos técnicos. (Equipos de Rádio en los U-boote)

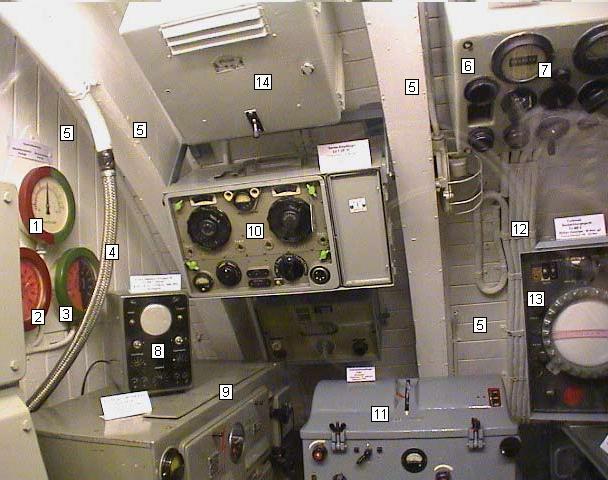

Cabina de escucha
1-
Indicador del ángulo de metida de los timones
2-
Indicador de revoluciones de los motores de babor
3-
Indicador de revoluciones de los motores de estribor
4-
Tubo acústico
5-
Embonado de madera de mamparos cuadernas y costado
6-
Cuadro de control
7-
Frecuencímetro de láminas vibradoras
8-
Presentador de señales de radar Naxos
9-
Receptor
10-
Emisor de radar FuMO 61
11-
Receptor universal de alta frecuencia Spez 860 – 1939
12-
Grupo de cables
13-
Presentador de la señal de radar Naxos
14-
Fuente de alimentación

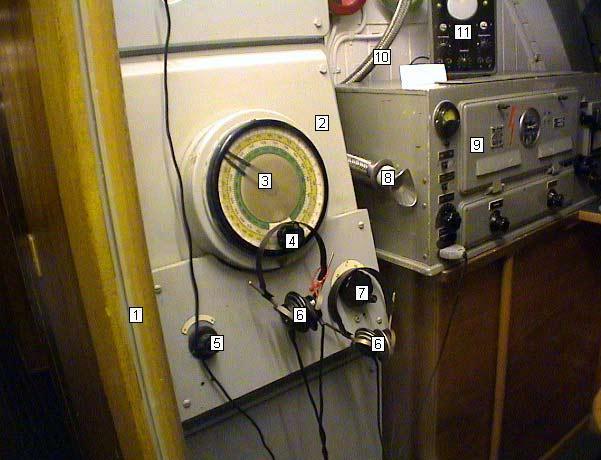

Vista hacia proa de la cabina de escucha
1-
Marco de la puerta de la cabina de escucha
2-
Caja del receptor del Hidrófono
3-
Dial sintonizador dividido en coronas circulares de colores, a cada color corresponde una distancia la parte exterior marcada en grados para saber la procedencia de la señal recibida
4-
Mando del dial.
5-
Selector de distancias
6-
Auriculares
7-
Selector de ángulos
8-
Tubo acústico
9-
Emisor receptor
10-
Tubo acústico
11-
Presentador de señales de radar Naxos

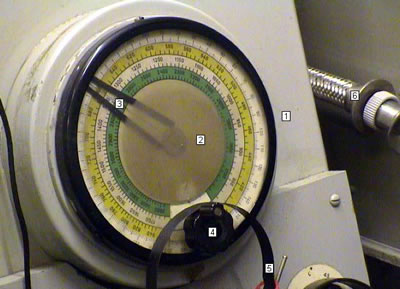

1-
Chasis del receptor
2-
Carátula del selector
3-
Dial para seleccionar las distancias y la procedencia del buque enemigo (a cada color corresponde una selección de distancias el círculo exterior está  dividido en grados)
4-
Mando del dial
5-
 Auriculares
6-

Tubo acústico

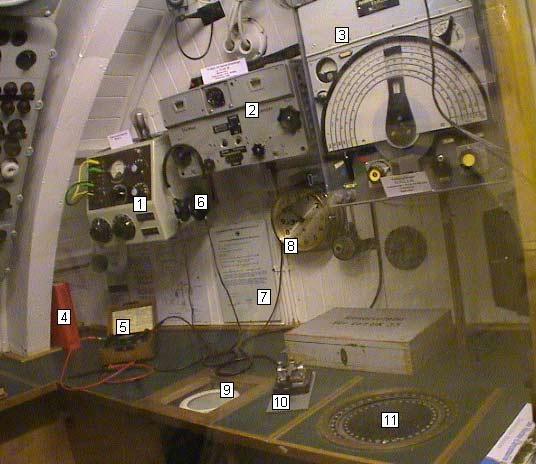

Vista del mamparo de popa de la cabina de radio
1-
Aparato receptor FuMO 61
2-
Aparato emisor FuMO 61
3-
Receptor de radiogoniómetro  con selector de frecuencias
4-
Libro de claves
5-

Multímetro para analizar aparatos averiados

6-
Auriculares de carbón
7-
Hoja de órdenes del Alto Mando
8-
Reloj
9-
Pantalla de osciloscopio
10-
Pulsador Morse
11-
Compás esclavo indicador (localizador por radiogoniómetro)

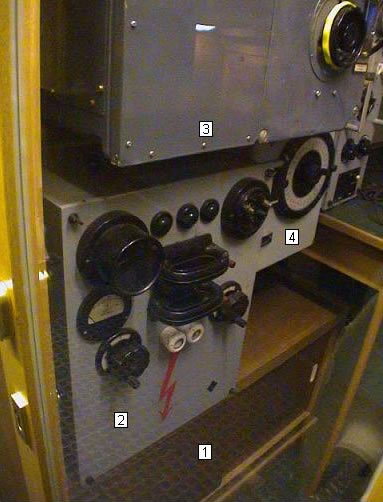

Cabina de radio mamparo a proa
1-
Armario
2-
Selector de emisoras
3-
Emisora de onda corta de 200 W de potencia
4-
Emisora de onda larga 150W de potencia

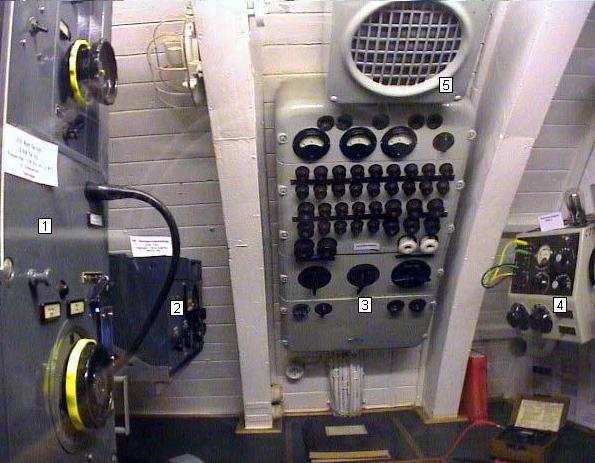

Vista de cabina de radio
1-
Emisora de onda corta de 200 watios de potencia
2-
Emisor de Onda Corta "Koln"
3-
Caja de alimentación, conexiones y fusibles
4-
Aparato emisor FuMO 61
5-

Atavoz

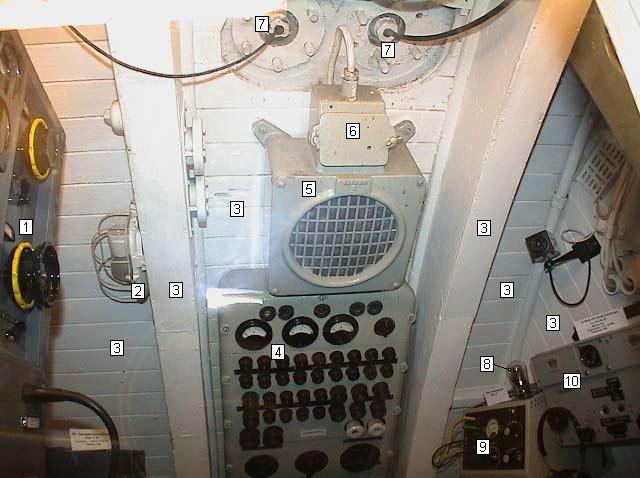

Vista hacia el costado de estribor
1-
Emisora de onda corta de 200 W de potencia
2-
Chasis y lámpara de iluminación también conocido como ojo de buey
3-
Embonado de mamparos cuadernas y costado
4-
Cuadro de conexiones, fusibles y control
5-
Altavoz
6-
Caja de conexiones del altavoz
7-
Prensaestopas estancos de las antenas
8-
Tubo de vacío del aparato receptor FuMO 61
9-
Receptor FuMO 61
10-
Aparato emisor FuMO 61

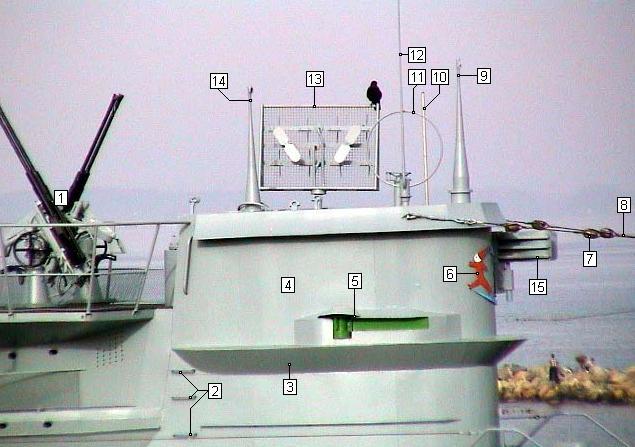

Sistemas exteriores de comunicación y detección
1-
Cañones antiaéreos de 20 mm. en dos montajes dobles
2-
Escala de tojinos
3-
Derivaolas
4-
Torre
5-
Luz de situación de estribor (verde a babor y simétricamente una luz roja)
6-
Emblema del submarino (U995)
7-
Aislantes de la antena de radio
8-
Cable de la antena de radio
9-
Periscopio de observación y aéreo
10-
Mástil para el estandarte del comandante o para colocar los banderines de toneladas hundidas
11-
Antena de radiogoniómetro
12-
Antena de látigo para radio
13-
Antena de radar
14-
Periscopio de ataque
15-
Soporte para el mástil del Snorkel

Agradecer la ayuda prestada por Juan Jaramillo Blasco para la identificación de algunos de los aparatos
