Sala Motores Eléctricos

En los buques de superficie  para producir electricidad se usan alternadores o generadores eléctricos. En sus inicios, se usaban dínamos o generadores de corriente continua para pasar al uso de los alternadores más tarde, en los buques de superficie los alternadores o generadores de corriente alterna eran, y son, movidos por medio de motores de combustión interna o máquinas de vapor (alternativas o turbinas) pues esos motores o máquinas podían y pueden estar funcionando de un modo permanente, incluso en algunos casos el mismo motor principal mueve o movía alternadores para ayudar a producir corriente o en los casos de propulsión turbo eléctrica o diesel eléctrica.

En los sumergibles, en ocasiones, no era posible hacer funcionar los generadores sobre todo cuando había que sumergirse y hasta que apareció el schnorkel que permitía el funcionamiento de los motores diesel a profundidad periscópica y por tanto y para esa profundidad los motores podían seguir cebados para continuar trabajando como generadores.

Al llevar a cabo la inmersión, se paraban los motores diesel y se ponían a funcionar los motores eléctricos. Los motores eléctricos de un sumergible tenían una doble función, tal y como vemos más arriba actuaban como generadores y eran usados como propulsores de diferentes formas cuando el submarino navegaba en superficie, pasando a trabajar de modo permanente como motores cuando el submarino se sumergía, sobre todo si no disponía de schnorkel para navegar por encima de la cota periscópica   (ver en artículos técnicos Combinaciones de propulsión y carga de baterías)

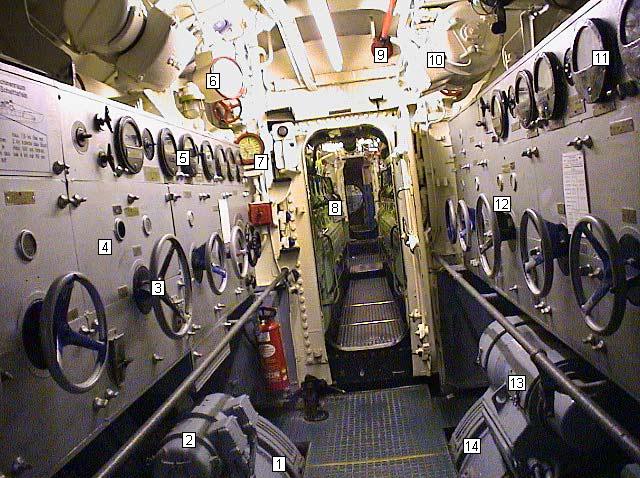

Vista general de cuadros y motores eléctricos
1-
Motor-generador eléctrico de babor
2-
Convertidor de 110 voltios c.c a 50 voltios c.a.
3-
Mando y panel para funcionamiento con motor eléctrico de babor
4-
Panel del motor eléctrico de babor
5-
Voltimetros y amperímetros del motor generador-eléctrico (intensidad de campo, intensidad de carga, intensidad de descarga, tension de carga, etc.) de babor
6-
Telégrafo de órdenes
7-
Cuentarevoluciones del motor de babor,
8-
Sala de motores diesel
9-
Telemando para válvula del tanque de lastre de popa
10-
Convertidor c.c.-c.a
11-
Voltimetros y amperímetros del motor generador-eléctrico (intensidad de campo, intensidad de carga, intensidad de descarga, tension de carga, etc.) de estribor
12-
Mando y panel para funcionamiento como motor eléctrico de estribor
13-
Unidad GV  (ver TZR)
14-

Motor-generador eléctrico de estribor

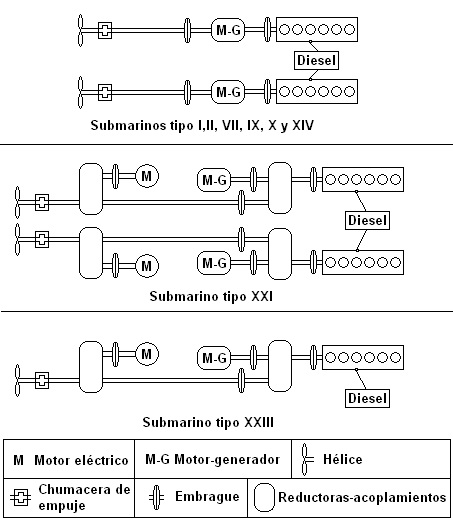

Los sistemas de carga y propulsión en algunos tipos de sumergibles eran diferentes llegando en algunos casos a tener dos generadores para producir corriente y para propulsión y uno o dos motores eléctricos de crucero y más silenciosos para propulsión del sumergibles.

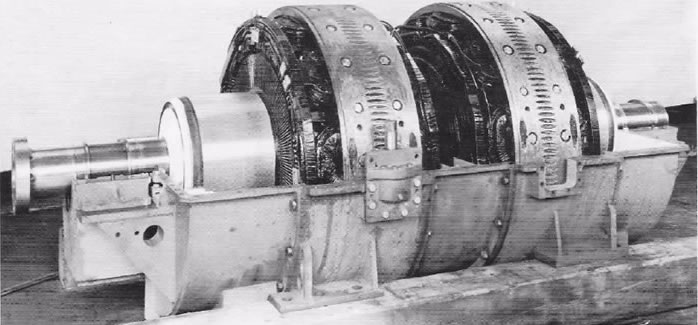

En algunos casos los motores eléctricos eran dobles (dos motores en una misma carcasa) y tenían varios modos de combinarse con las baterías. Un ejemplo de estos motores es el denominado "Herta" que equipaban los Tipo XXI

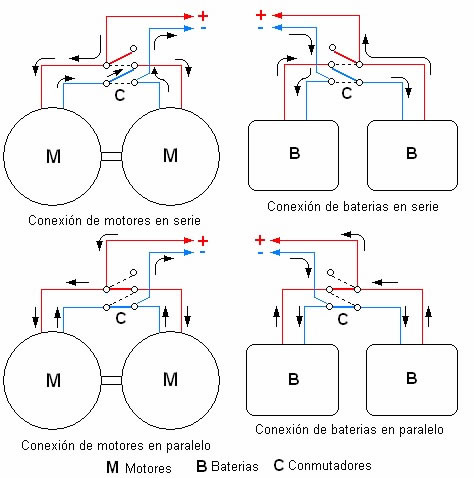

Combinaciones motores eléctricos/baterías

Para baja velocidad:
Baterías en paralelo motores en serie con lo cual se produce el voltaje más bajo posible en los inducidos
Para media velocidad:
Hay dos posibilidades, la primera motores en paralelo y baterías en paralelo con lo cual se produce un voltaje medio en los inducidos lo que da una velocidad media baja.
El segundo método es, motores en serie baterías en serie con lo que se obtiene un voltaje medio en los inducidos , disponiendo de tres grupos de baterías, lo que da al submarino una velocidad media alta.
Para alta velocidad:
Motores en paralelo baterías en serie, lo cual proporciona un voltaje alto en los inducidos y produce la máxima velocidad.

Motor y batería de la parte superior se pueden combinar con batería o motor respectivamente de la parte inferior para dar las otras combinaciones posibles.

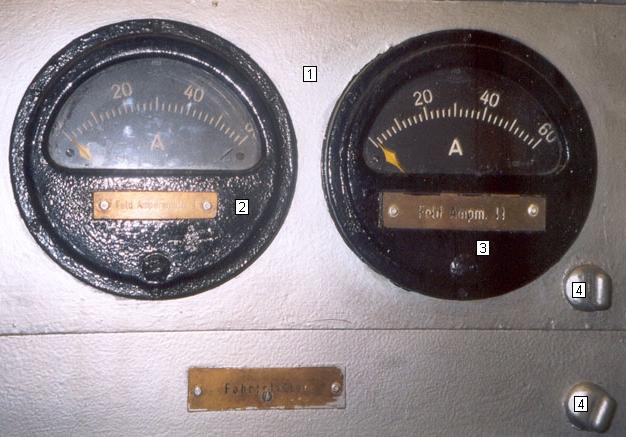

Amperímetros de la intensidad de campo de los motores
1-
Panel frontal
2-
Amperímetro de intensidad de campo del motor eléctrico nº 1
3-
Amperímetro de intensidad de campo del motor nº 2
4-
Tornillos para sujetar los paneles

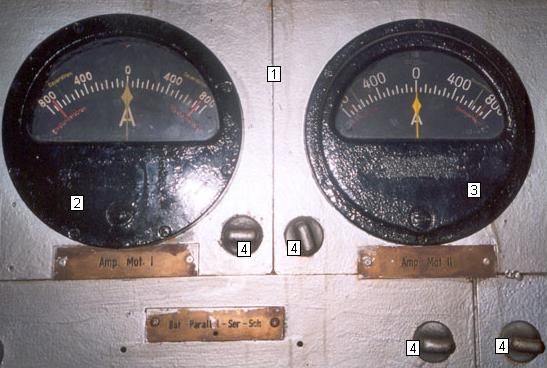

Amperímetros de motores 1 y 2
1-
Panel frontal
2-
Amperímetro de motor nº 1
3-
Amperímetro de motor nº 2
4-
Tuercas de sujección de paneles

Los amperímetros como se puede ver tienen el cero al centro y pueden marcar intensidad a ambos lados la intensidad a la derecha puede marcar el consumo marcha avante y la intensidad a la izquierda el consumo marcha atrás

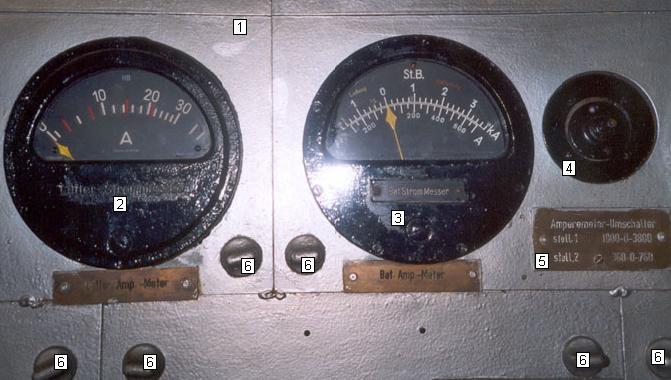

Vista parcial del panel de control, amperímetros
1-
Panel frontal
2-
Amperímetro de baterías
3-
Amperímetro de baterías de doble escala y consumo-carga (la flecha indica el cero y se puede desplazar a derecha o izquierda)
4-
Conmutador del amperimetro (3)
5-
Indicador del conmutador (marca dos posiciones para conmutar las escalas) en posición para la escala superior a la izquierda va desde los 1800 amperios a 0 y a la derecha desde 0 hasta los 3800 de carga en la escala inferior y a la izquierda va desde los 360 amperios hasta 0 y hacia la derecha desde 0 hasta los 760
6-

Tornillos para sujetar los paneles.


Planta, esquema General
Vistas Exteriores
1-
Timón horizontal de babor
2-
Timón horizontal de estribor
3-
Soporte del timón horizontal de babor
4-
Soporte del timón horizontal de estribor.
Vistas Interiores
5-
Botella de aire comprimido del tubo lanzatorpedos
6-
Brazo de gobierno
7-
Tubo de aire comprimido desde la botella al tubo lanzatorpedos
8-
Tubo lanzatorpedos
9-
Motor y bomba hidráulica de gobierno
10-
Tanque de nivelación
11-
Tapa del tanque de nivelación
12-
Válvula de disparo
13-
Tanque de compensación de torpedos de babor (debajo del compresor eléctrico),
14-
Indicadores de rumbo y profundidad de torpedo
15-
Tapa de registro del tanque de compensación de torpedos a babor
16-
Tanque de compensación de torpedos de estribor (debajo del compresor rotativo)
17-
Manómetros del compresor eléctrico
18-
Tubo lanza señuelos
19-
Amperímetro del motor eléctrico del compresor
20-
Tapa del tanque de compensación de torpedos de estribor
21-
Motor y compresor eléctrico
22-
Botella de oxigeno
23-
Chumacera de empuje de babor
24-
Compresor rotativo
25-
Bomba de achique e inundación
26-
Botella de aire comprimido
27-
Filtro
28-
Chumacera de empuje de estribor
29-
Válvulas de toma de mar
30-
Embrague de motor eléctrico de estribor
31-
Embrague de motor eléctrico de babor
32-
Motor eléctrico de estribor
33-
Motor eléctrico de babor
34-
Anclajes del motor eléctrico de estribor
35-
Anclajes del motor eléctrico de babor
36-
Mamparo entre sala de motores diesel y eléctricos
Nota: Al tomar como referencia al U995, que recordemos se pued evisitar en Laboe, en el esquema aparece la palabra "Entrada" que como su nombre índica es la entrada para el público que visita al uboot

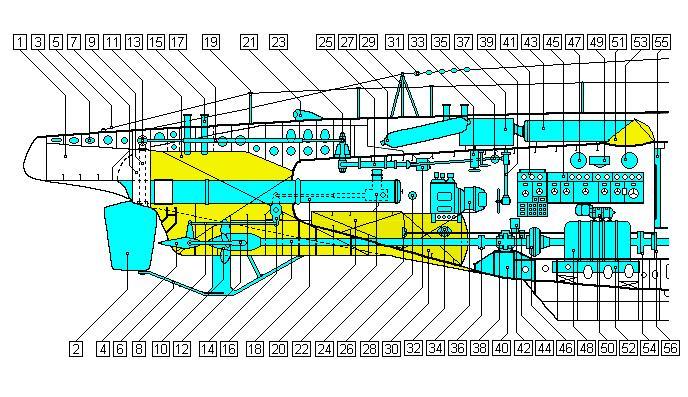

Perfil, esquema General
1-
Popa estanca
2-
Timón vertical
3-
Aligeramiento
4-
Timón horizontal
5-
Cable del pasamanos
6-
Apoyo de los timones verticales
7-
Limera o hueco de la caña del timón
8-
Barra de los timones horizontales
9-
Caña o eje del timón vertical
10-
Hélice
11-
Articulación del eje del timón
12-
Arbotante de la hélice y soporte del eje de los timones verticales ambos fundidos en una sola pieza
13-
Tanque de lastre de popa
14-
Brazo articulado de los timones horizontales
15-
Bolardos o bitas de amarre
16-
Eje de cola de la hélice
17-
Brazo entre articulaciones de los timones
18-
Tubo lanzatorpedos
19-
Candelero de la barandilla
20-
Tanque de nivelación
21-
Luz de navegación de popa
22-
Bomba hidraúlica y motor eléctrico para accionamiento de los timones horizontales
23-
Articulación doble del control de los timones verticales
24-
Tapa de acceso al tanque de nivelación
25-
Hidraúlico de accionamiento de los timones verticales
26-
Tubo lanzaseñuelos
27-
Botella de aire comprimido
28-
Motor eléctrico y bomba hidraúlica de accionamiento de los timones verticales
29-
Soporte de la antena de radio
30-
Tanque de compensación de torpedos
31-
Aislante de la antena de radio
32-
Tapa de acceso al tanque de compensación de torpedos
33-
Mando de accionamiento interno de válvulas externas (manual y por aire comprimido) posiblemente para cierre rápido de las válvulas de escape
34-
Compresor eléctrico (solo a babor, a estribor compresor rotativo)
35-
Polipasto para carga de torpedos
36-
Acoplamiento entre los ejes de cola e intermedio
37-
Escape del motor diesel
38-
Eje intermedio y chumacera de empuje
39-
Barra y mando manual de emergencia de los timones verticales
40-
Polin de la chumacera de empuje es el elemento que transmite el empuje de la hélice al submarino
41-
Cuadro de control de las baterías
42-
Bomba de inundación y achique
43-
Silenciador del tubo de escape
44-
Filtro de la bomba
45-
Cuadro de control de los motores eléctricos
46-
Embrague de los motores eléctricos
47-
Telégrafo de órdenes del motor de estribor
48-
Motor eléctrico
49-
Intercomunicador
50-
Generador auxiliar (posiblemente variador de campo para controlar el giro de los motores eléctricos)
51-
Escotilla para cargar torpedos
52-
Polin del motor eléctrico
53-
Telégrafo de órdenes del motor de babor
54-
Acoplamiento entre el embrague de los motores diesel y los motores eléctricos
55-
Mamparo puerta y refuerzo entre sala de motores diesel y sala de motores eléctricos
56-
Paso estanco del eje

Vista desde la sala de motores eléctricos hacia proa
1-
Cuadro, mandos y amperímetros de motor eléctrico de babor
2-
Motor o generador eléctrico auxiliar
3-
Telégrafo de órdenes del motor de babor
4-
Volante u mando de conducto de ventilación
5-
Cuentarrevoluciones (avante-atrás) del motor de babor
6-
Hueco de la escotilla de carga de torpedos
7-
Barra, y elementos de telemando de la válvula de ventilación del tanque de lastre de popa
8-
Interruptor/conmutador eléctrico
9-
Motor diesel de babor
10-
Motor diesel de estribor
11-
Puerta estanca
12-
Motor o generador eléctrico auxiliar
13-
Cuadro y mandos del motor eléctrico de estribor
14-
Amperímetros
15-
Pasamanos
16-
Generador eléctrico auxiliar posiblemente variador de campo o convertidor para controlar el giro del motor de estribor
17-
Motor eléctrico principal de estribor
18-
Motor eléctrico principal de babor
19-
Generador eléctrico auxiliar posiblemente variador de campo o convertidor para controlar el giro del motor de babor

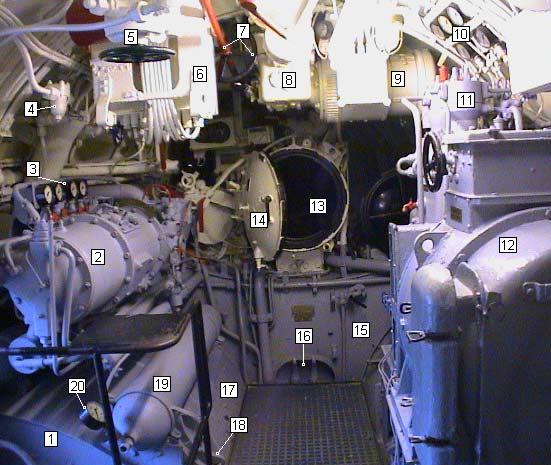

Vista general hacia popa
1-
Tanque de compensación de torpedos
2-
Compresor Junkers de pistón libre y 4 fases ó etapas
3-
Manómetros de las 4 fases del compresor,
4-
Filtro
5-
Posiblemente válvula de cierre de escapes
6-
Caja de conexiones eléctricas
7-
Barra y volante de válvula telemandada de aireación tanque de lastre de popa
8-
Bomba hidraúlica del servo de los timones
9-
Motor eléctrico de la bomba del servo
10-
Manómetros de las 4 fases del compresor eléctrico o alternativo
11-
Compresor eléctrico o alternativo
12-
Motor eléctrico del compresor alternativo
13-
Tubo lanzatorpedos
14-
Tapa de tubo lanzatorpedos
15-
Tanque de nivelación
16-
Tapa de acceso al tanque de nivelación
17-
Tanque de compensación de torpedos
18-
Tapa de acceso al tanque de compensación de torpedos
19-
Botella de aire comprimido
20-
Manómetro indicador de presión de la botella

Nota:
Os recomendamos visitar el apartado dedicado al sístema eléctrico para ampliar conocimientos.
