Artillería

Los sumergibles tipo VII tuvieron diversas configuraciones en cuanto a armamento artillero se refiere. El modelo original tenía tan solo un cañón de 88mm. para combate superficie-superficie y otro de 20 mm. de doble propósito.

Ante el incremento de los ataques aéreos según fue avanzando la guerra fueron apareciendo sucesivas versiones que tuvieron diferentes configuraciones y en muchos casos dichas configuraciones dependían del criterio del comandante al que era asignado el sumergible, hubo incluso un sumergible que fue dotado de una plataforma a proa del puente y al que se le instalaron dos Flakvierling uno en dicha plataforma y otro en un wintergaten alto situado a popa del puente (grupos de 4 cañones de 20 mm.) además de uno adicional de 37mm. situado en un wintergarten bajo situado a continuación del wintergarten alto. Este Uboote fue el U-441 y recibió la designación de U-Flak-1

El U 995 fue dotado de cuatro cañones de 20mm en dos montajes dobles situados en un wintergarten alto y uno más de 37 mm. situado en un wintergarten bajo a popa del alto (ver dibujo y fotos)

Para más información ver: Artículos técnicos - > Armamento


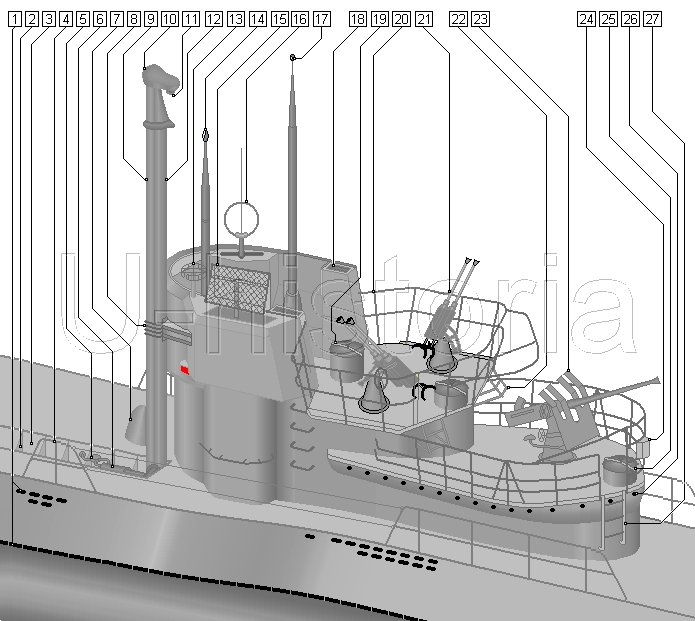

1.- Ranuras para salida de agua y aire de los compartimentos de libre inundación, 2.- Cartabón de refuerzo de la caja para alojar el snorkel cuando se navehga en superficie o a una profundidad mayor que la operativa con el mismo, 3.- Caja para alojar el snorkel, 4.- Batayola o barandilla, 5.- Caja y tubos de aire a presión para funcionamiento neumático del mecanismo que iza o recoje el snorkel, 6.- Mecanismo de izado y abatido del snorkel, 7.- Cúpula para alojamiento del sonar, 8.- Abrazadera para sujección del snorkel, evita que se mueva transversalmente. 9.- Tubo de entrada de aire para ventilación, 10.- Cabeza del snorkel, en ella se alojan todos los mecanismos de apertura y cierre del mismo, 11.- Flotador, el flotador cierra la válvula de admisión de aire cuando el agua sube más de lo debido, 12.- Tubo de escape de los motores diesel, 13.- Antena UHF Fu MB "Naxos", 14.- Periscopio de observación, 15.- Antena de radar Fu Mo 61, 16.- Antena DF, 17.- Periscopio de ataque, 18.- Rejilla para entrada de aire a los troncos de ventilación de motor y compartimentos, 19.- Contenedor estanco de munición para cañones de 20 mm., 20.- Batayola o barandilla del wintergarten alto, 21.- Cañón de 20 mm. en montaje doble situado en estribor, como se puede ver hay otro en babor, 22.- Escalera de acceso entre ambos wintergarten, alto y bajo, 23.- Escudo de cañón y cañon de 37 mm., 24.- Luz de navegación de popa, 25.- Contenedor estanco de munición para el cañón de 37 mm., 26.- Orificios para la salida o entrada de agua y aire de los compartimentos de libre inundación, 27.- Escala de acceso a cubierta desde el wintergaten bajo


Armamento (Vista babor)

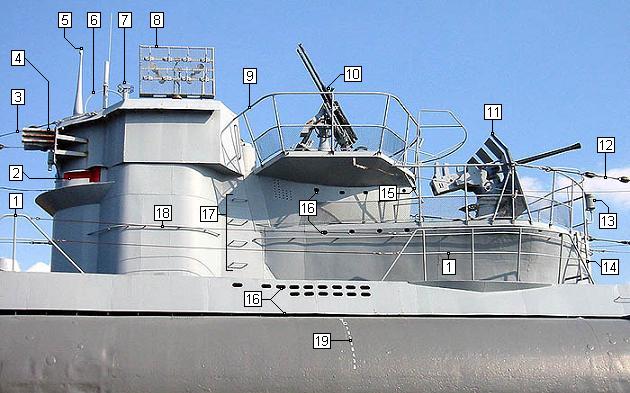

1.- Barandilla o batayola de la cubierta superior, 2.- Luz de posición de babor, 3.- Antena de radio, 4.- Soporte del snorkel que evita vibraciones y movimientos transversales, 5.- Periscopio de observación, 6.- Antena DF, 7.- Antena UHF Fu MB 29, 8.- Antena de radar Fu Mo 61, 9.- Barandilla o batayola del wintergarten alto, 10.- Cañón de 20 mm. situado a babor, 11.- Cañon de 37mm. situado en el centro del wintergarten bajo, 12.- Antena de radio y aislantes, 13.- Luz de navegación de popa, 14.- Escala de acceso entre la cubierta superior y el wintergarten bajo, 15.- Escala de acceso entre los wintergarten, alto y bajo, 16.- Orificios y ranuras para la libre circulación de agua y aire a los compartimentos de libre inundación, 17.-  Escala de tojinos para acceso entre la cubierta superior y ambos wintergarten, 18.- Pasamanos, 19.- Escala de calados.


Defensas Antia Aéreas

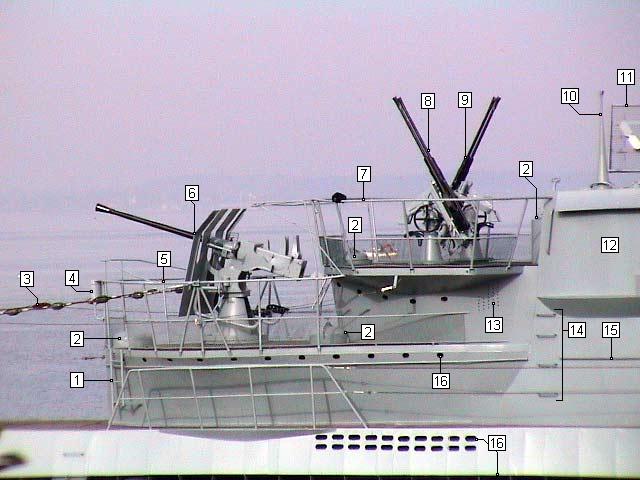

1.- Escala de acceso entre el wintergarten bajo y la cubierta superior, 2.- Contenedors de municiones para cañones de 32 en el wintergarten bajo y de 20 mm. en el wintergarten alto, 3.- Aislantes y cable de antena de radio, 4.- Luz de navegación de popa, 5.- Barandilla o batayola del wintergarten bajo, 6.- Cañon antiaéreo de 32 mm., 7.- Batayola o barandilla del wintergarten alto, 8.- Cañón de 20 mm. situado en estribor del wintergarten alto, 9.- Cañón de 20 mm. situado en babor del wintergarten alto, 10.- Periscopio de observación, 11.- Antena de radar Fu Mo 61, 12.- Estructura del puente, 13.- Rejillas para entrada de aire, 14.- Escala de tojinos para el acceso entre la cubierta superior y ambos wintergarten, 15.- Pasamanos, 16.- Agujeros y ranuras para salida o entrada de aire y agua a los compartimentos de libre inundación
