Tipo XXXa, XXXb

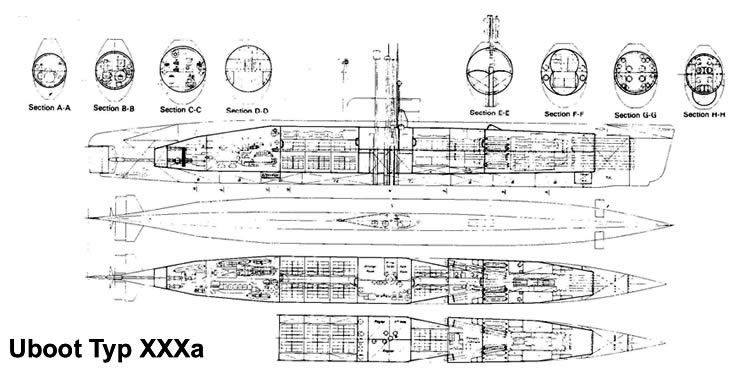

Este tipo de submarino, el XXXA, se presento como respuesta a la solicitud de un submarino que sustituyera al Tipo XXI, de hecho, estaba basado en él pero tenia una autonomía de 15.000 millas a 10 nudos.

En este modelo, se había pensado añadir 4 tubos lanzatorpedos extras a mitad del casco y disparando hacia popa, a los 8 ya existentes en proa. Tenia un casco de forma circular excepto en las inmediaciones de la sala de torpedos.

La velocidad en inmersión fue juzgada insuficiente, así como el número de torpedos que podía transportar.



Estos factores llevaron al proyecto XXXB, en el cual, los tubos laterales serian retirados y, en su lugar, se almacenarían 8 torpedos, situados bajo la bodega de proa. En lugar del alojamiento, el cual estaba siempre en ese lugar, una sección intermedia se insertaría a popa del compartimiento de proa, que contendría el alojamiento de la tripulación.

Se consiguió incrementar la velocidad, pero aun así, estaba por debajo de lo requerido y su proyecto fue abandonado.


Especificaciones Tipo XXXa

Desplazamiento

Autonomía Máxima

Superficie:

1.180 Tm

Superficie a 10 nudos:

15.500 millas

Inmersión:

Superficie a 12 nudos:

Max. Inmersión:

Superficie a 14, 4 nudos:

Dimensiones

Inmersión a 6 nudos:

210 millas

Longitud total:

68,9 m

Inmersión a 4 nudos:

320 millas

Manga:

5,4 m

Combustible

Calado:

6,2 m

Capacidad total:

190.000 Kg.

Altura total:

Sistema de baterías

Long. Casco presión:

56,4 m

Número:

4 AFA 44 MAL 740

Anch.     “        “       :

5,4 m

Tipo:

62 celdas (en contenedores de caucho)

Espesor  “        “       :

Capacidad:

15.000 amp/hr

Motores

Profund. Inmersión

Diesel:

1 MAN

Prof. Operacional:

135 m

Tipo:

M 6 V 40/46 (6 cilindros, 4 tiempos, sobrealimentado)

Prof. De colapso:

Pot. Max. Nominal:

2.000 HP

Tiempo inmersión

Generador diesel:

1 MAN W8V

Inmers. de emergencia:

Potencia:

256 HP

Tubos lanzatorpedos

Eléctricos:

1 SSW

Proa:

8

Tipo:

2 GU 365/30

Laterales:

4

Pot. Max. Nominal:

2.800 HP

Número:

12

Hélices

Minas:

Número:

1

Artillería

Número de palas:

3

Tipo:

Diámetro:

2,15 m

Número:

Velocidad Máxima

Munición almacenada

Superficie:

14,6 nudos

De 10,5 cm.:

Inmersión:

15,6 nudos

De 3,7 cm.:

De 2 cm.:

Tripulación

Oficiales:

Tropa:

Especificaciones Tipo XXXb

Desplazamiento

Autonomía Máxima

Superficie:

1.170 Tm

Superficie a 10 nudos:

15.500 millas

Inmersión:

Superficie a 12 nudos:

Max. Inmersión:

Superficie a 14, 4 nudos:

Dimensiones

Inmersión a 6 nudos:

225 millas

Longitud total:

65,7 m

Inmersión a 4 nudos:

320 millas

Manga:

5,44 m

Combustible

Calado:

6 m

Capacidad total:

185.000 kg

Altura total:

Sistema de baterías

Long. Casco presión:

48,05 m

Número:

4 AFA 44 MAL 740

Anch.     “        “       :

5,4 m

Tipo:

62 celdas (en contenedores de caucho)

Espesor  “        “       :

Capacidad:

15.000 amp/hr

Motores

Profund. Inmersión

Diesel:

1 MAN

Prof. Operacional:

135 m

Tipo:

M 6 V 40/46 (6 cilindros, sobrealimentado)

Prof. De colapso:

Pot. Max. Nominal:

2.000 HP

Tiempo inmersión

Pot. Max. Momentánea:

1 MAN W8V

Inmers. de emergencia:

Revoluciones:

256 HP

Tubos lanzatorpedos

Eléctricos:

1 SSW

Proa:

8

Tipo:

2 GU 365/30

Popa:

Pot. Max. Nominal:

2.800 HP

Número:

16

Hélices

Minas:

Número:

1

Artillería

Número de palas:

3

Tipo:

Diámetro:

2,15 m

Número:

Velocidad Máxima

Munición almacenada

Superficie:

14,6 nudos

De 10,5 cm.:

Inmersión:

15,8 nudos

De 3,7 cm.:

De 2 cm.:

Tripulación

Oficiales:

Tropa:
