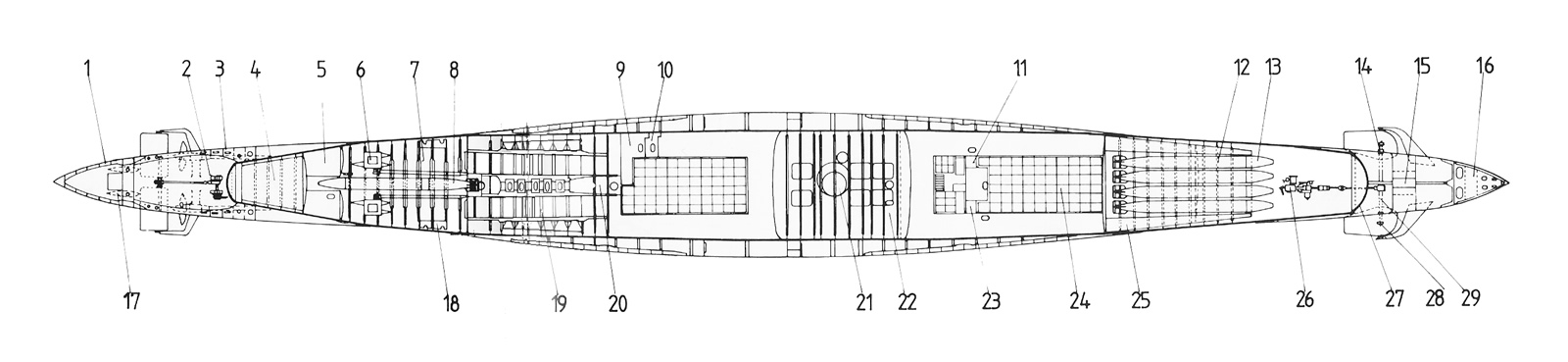

Leyenda
1- Estructura Externa 11- Tanque Agua Residual 21- Pozo Periscópio de Ataque
2- Motor Hidroplano 12- Torpedos de Reserva 22- Tanque Inmersión Principal
3- Estructura Externa 13- Torpedos de Reserva sin Espoleta 23- Tanque agua de Aseo
4- Tanque Trimado de Popa 14- Hidroplanos de Proa 24- Sala de Baterías II
5- Tanque Compensador Torpedo de Popa 15- Pozo Cadena Ancla 25- Soporte Suelo sala Torpedos Proa
6- Polin o soporte de la chumacera de empuje 16- Estructura de la Proa 26- Motor Hidroplanos Proa
7- Sentina Sala Motores Eléctricos 17- Timón de Estribor 27- Casco de Presión
8- Torpedo de Reserva 18- Polin o Soporte de motor eléctrico 28- Tope Brazo Hidroplano
9- Tanque Agua Potable 19- Soportes Motores Diesel 29- Brazo Hidroplano
10- Tanque Agua Residual 20- Sentina Sala Motores Diesel
