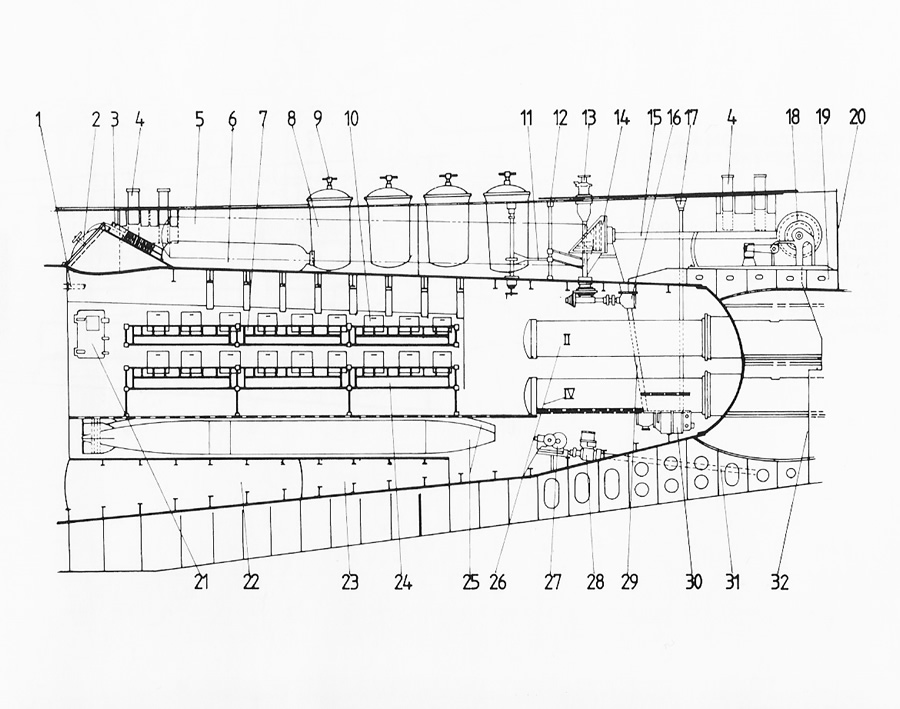

Leyenda
1- Tubo Suministro Aire 12- Trampilla Acceso Cabrestante/Ancla 23- Tanque de Trimado de Proa
2- Escotilla Carga Torpedos 13- Cabrestante 24- Colchon Litera
3- Mecanismo Apertura Escotilla 14- Transmisión Cabrestante/Ancla 25- Torpedos de Reserva
4- Bolardos Delanteros (removibles) 15- Arbol de Transmisión Torno Ancla 26- Tubos Lanzatorpedos II y IV
5- Contenedor Reserva Torpedo 16- Caja transmisión Cabrestante/Ancla 27- Control Hidráulico Hidroplanos
6- Grupo Aire a Presión número 6 17- Control Motor Cabrestante/Ancla 28- Motor del Hidroplano
7- Literas Marinería 18- Torno del Ancla 29- Eje transmisión Ancla/Cabrestante
8- Contenedor Estanco Botes Salvavidas 19- Cubierta Refozada 30- Motor Cabrestante/Ancla
9- Palanca Apertura Contenedor 20- Mamparo de Colisión Proa 31- Brazo Control Posición Hidroplanos
10- Armarios 21- Armario Estanco 32- Pozo Cadena del Ancla
11- Anclaje Cabrestante/Ancla 22- Tanque Compensación Torpedo 2
