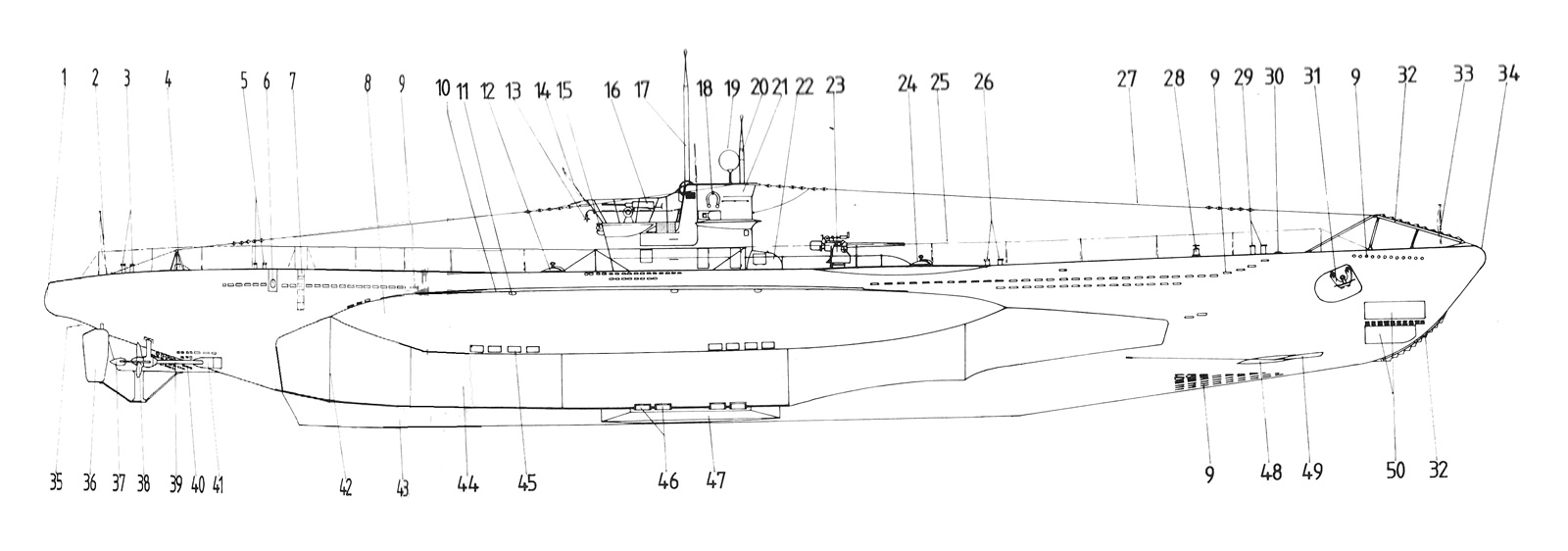

Leyenda
1- Cubierta de Popa 11- Válvula Escape Tanque de inmersión 2 21- Cubierta del Puente 31- Ancla (solo disponible a estribor) 41- Glándula del eje de la Hélice
2- Mástil para la Insignia 12- Contenedor estanco con munición de 2cm 22- Alojamiento del Compas Magnético 32- Cortador de Redes 42- Soldadura del Casco de Presión
3- Bolardos de Popa 13- Campana 23- Cañon de 8.8cm (C35) 33- Mastil para el banderin 43- Quilla
4- Luz de Navegación de Popa 14- Mástil para la Bandera 24- Contenedor estanco con munición de 8.8cm 34- Cubierta de Proa 44- Casco de Presión (sección posterior)
5- Bolardos traseros 15- Luz de navegación del puente (popa) 25- Barandillas de seguridad desmontables 35- Tubo LanzaTorpedos de Popa 45- Válvulas admisión Tanque de inmersión 2
6- Escape Motores Diesel 16- Ametralladora de 2cm (C30) 26- Bolardos delanteros 36- Timón de Estribor 46- Válvulas admisión Tanque interno
7- Escalerilla Posterior 17- Persicopio de Ataque 27- Antena de Radio 37- Timón de profundidad de Popa (estribor) 47- Lastre
8- Tanques de Lastre 18- Salvavidas 28- Cabrestante Desmontable 38- Hélice de Estribor 48- Timón de profundidad de Proa (estribor)
9- Orificios de Drenado 19- DF, Antena Directiva de detección 29- Bolardos de Proa 39- Eje de la Hélice 49- Soporte Timón de profundidad
10- Orificios de Dreando Principales 20- Periscopio de Observación 30- Acceso a la maquinilla del ancla 40- Orificios de Drenado 50- Tubo LanzaTorpedos de Proa (estribor)
